701-005

commande des vitesses
p. bv automatique 4 vit.
et
p. bv automatique 3 vit.

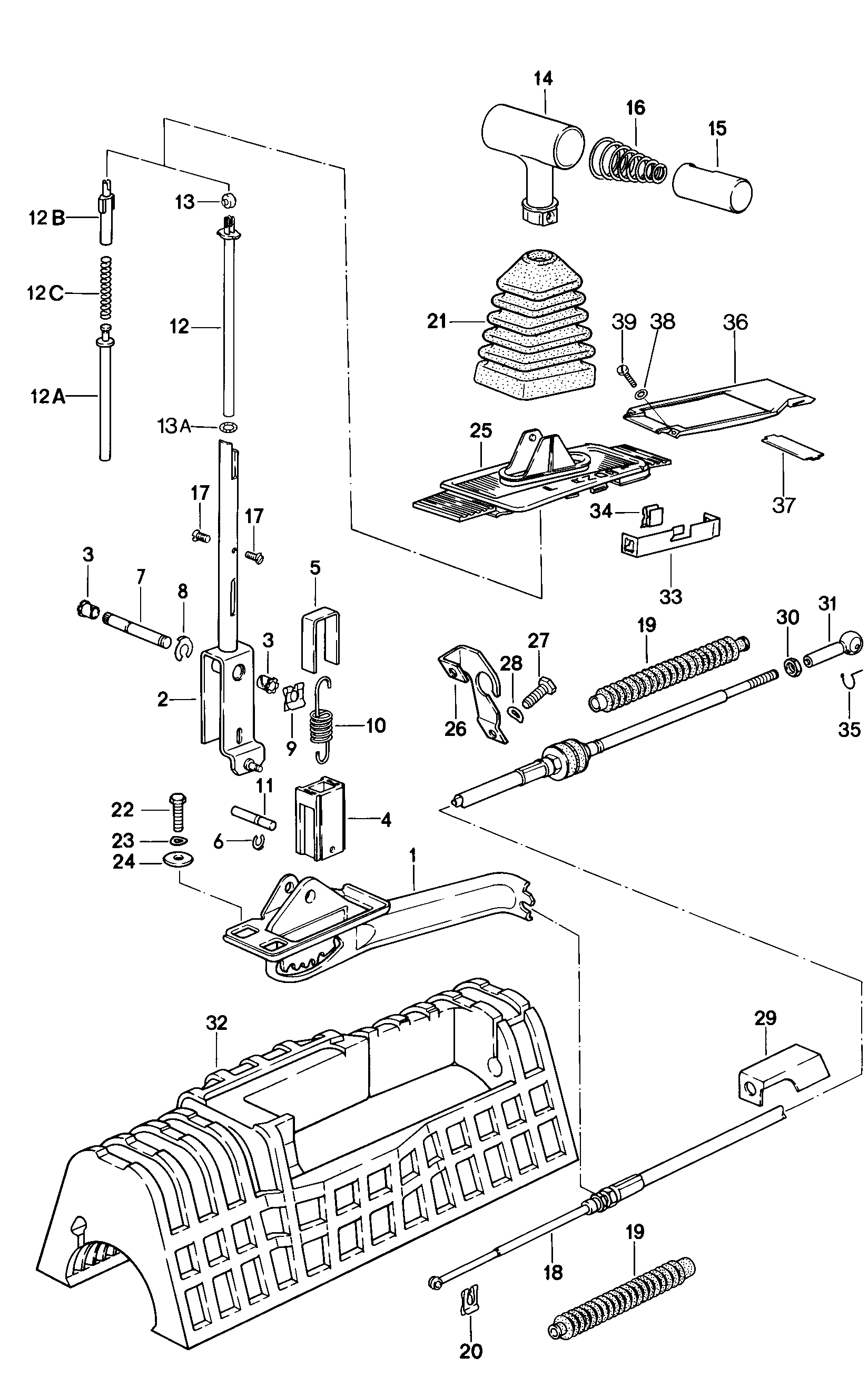

Schéma
Liste

12A 22 23 12B 24 12C 25 26 27 28 29 30 31 13A 10 32 33 11 12 34 35 13 36 14 37 15 38 16 39 17 17 18 19 19 1 2 3 3 4 5 6 7 8 9 20 21

Pos.	Pièce n°.	Description	Remarques	Qté
1	922 424 031 02	92242403102 - commande des vitesses D >> - MJ 1984 commande des vitesses D >> - MJ 1984		1
(1)	928 426 031 00	92842603100 - commande des vitesses D - MJ 1985>> commande des vitesses D - MJ 1985>>		1
2	922 424 061 01	92242406101 - levier selecteur D >> - MJ 1984 levier selecteur D >> - MJ 1984		1
(2)	928 426 261 01	92842626101 - levier selecteur D - MJ 1985>> levier selecteur D - MJ 1985>>		1
3	999 924 001 40	99992400140 - Coussinet		2
4	922 424 172 00	92242417200 - Unite de verrouillage		1
5	922 424 171 00	92242417100 - etrier D >> - MJ 1984 etrier D >> - MJ 1984		1
(5)	922 424 171 01	92242417101 - etrier D - MJ 1985>> etrier D - MJ 1985>>		1
6	999 166 040 02	99916604002 - Rondelle de securite		1
7	922 424 166 03	92242416603 - pivot de palier D >> - MJ 1984 pivot de palier D >> - MJ 1984		1
(7)	928 426 166 00	92842616600 - pivot de palier D - MJ 1985>> pivot de palier D - MJ 1985>>		1
9	999 166 005 02	99916600502 - Tole de surete		1
10	922 424 168 01	92242416801 - ressort de traction D >> - MJ 1984 ressort de traction D >> - MJ 1984		1
(10)	928 426 168 01	92842616801 - ressort de traction D - MJ 1985>> ressort de traction D - MJ 1985>>		1
11	922 424 167 01	92242416701 - Goupille cylindrique		1
12	922 424 170 03	92242417003 - tige de pression D >> - MJ 1984 tige de pression D >> - MJ 1984		1
12A	928 426 293 01	92842629301 - tige de pression D - MJ 1985>> tige de pression D - MJ 1985>>		1
12B	928 426 271 01	92842627101 - guide D - MJ 1985>> guide D - MJ 1985>>		1
12C	999 521 037 01	99952103701 - ressort de pression D - MJ 1985>> ressort de pression D - MJ 1985>>		1
13	321 713 137	321713137 - galet		1
13A	999 701 608 40	99970160840 - Joint torique 5 X 2 B		2
14	928 426 077 00	92842607700 - levier selecteur D >> - MJ 1984 levier selecteur D >> - MJ 1984		1
	08/82\-07/84 1AJ	noir
(14)	928 426 075 01	levier selecteur D - MJ 1985>> levier selecteur D - MJ 1985>>	dg	1
	08/84\-07/86 1AJ	noir
	08/84\-07/86 30B	bleu
	08/84\-07/86 4RB	marron
	08/84\-07/86 7LD	rouge vin
	08/84\-07/86 6JD	vert fonce
	08/84\-07/86 5JX	vert gris
(14)	927 426 075 01	levier selecteur D - MJ 1985>> levier selecteur D - MJ 1985>>	dd	1
	08/84\-07/86 1AJ	noir
	08/84\-07/86 30B	bleu
	08/84\-07/86 4RB	marron
	08/84\-07/86 7LD	rouge vin
	08/84\-07/86 6JD	vert fonce
	08/84\-07/86 5JX	vert gris
15	928 426 174 01	92842617401 - Bouton-poussoir D >> - MJ 1984 Bouton-poussoir D >> - MJ 1984		1
(15)	928 426 275 01	92842627501 - Bouton-poussoir D - MJ 1985>> Bouton-poussoir D - MJ 1985>>		1
16	922 424 176 03	92242417603 - ressort de pression		1
17	N 033 165 1	N0331651 - vis tete fraisee M 4 X 8 D >> - MJ 1984 vis tete fraisee M 4 X 8 D >> - MJ 1984		2
(17)	N 014 121 6	N0141216 - vis tete bombee M 4 X 6 D - MJ 1985>> vis tete bombee M 4 X 6 D - MJ 1985>>		2
18	922 424 033 01	92242403301 - cable bowden Piece supprimee	3e vit.	1
18	928 426 033 03	92842603303 - cable bowden Piece supprimee	4e vit.	1
18	928 426 033 06	92842603306 - cable bowden	4e vit.	1
19	922 424 103 00	92242410300 - Soufflet		2
20	N 012 644 1	N0126441 - fusible		1
21	928 426 139 00	92842613900 - Soufflet		1
22	900 075 057 02	90007505702 - vis 6 pans M 6 X 16		3
22	900 075 057 03	90007505703 - vis 6 pans M 6 X 16 Ne plus utiliser pièce ici		3
23	N 012 226 5	N0122265 - Rondelle elastique	3e vit.	3
23	N 011 524 11	N01152411 - Rondelle plate A 6,4 D >> - MJ 1984 Rondelle plate A 6,4 D >> - MJ 1984	4e vit.	3
24	N 011 550 1	N0115501 - Rondelle plate B 6,5		3
25	927 552 091 03	92755209103 - cadre D >> - MJ 1983 Piece supprimee cadre D >> - MJ 1983 Piece supprimee	dd	1
(25)	927 552 091 03	92755209103 - cadre	dd	1
(25)	927 552 091 20	92755209120 - cadre D - MJ 1984>> cadre D - MJ 1984>>	dd	1
(25)	928 552 091 04	92855209104 - cadre	dg 3e vit.	1
(25)	928 552 091 20	92855209120 - cadre	4e vit.	1
26	922 424 101 01	92242410101 - equerre de retenue	3e vit.	1
(26)	928 426 111 02	92842611102 - equerre de retenue	4e vit.	1
27	N 010 237 6	N0102376 - vis 6 pans M 8 X 12 Piece supprimee	3e vit.	2
27	N 010 237 14	N01023714 - vis 6 pans M 8 X 12	3e vit.	2
27	N 010 240 7	N0102407 - vis 6 pans M 8 X 20 D >> - MJ 1984 vis 6 pans M 8 X 20 D >> - MJ 1984	4e vit.	2
(27)	N 010 237 6	N0102376 - vis 6 pans M 8 X 12 D - MJ 1985>> Piece supprimee vis 6 pans M 8 X 12 D - MJ 1985>> Piece supprimee		2
(27)	N 010 237 14	N01023714 - vis 6 pans M 8 X 12 D - MJ 1985>> vis 6 pans M 8 X 12 D - MJ 1985>>		2
28	N 012 241 8	N0122418 - Rondelle elastique B 8		2
29	922 424 193 00	92242419300 - Tole support	3e vit.	1
30	N 011 005 14	N01100514 - ecrou 6 pans M 5 Piece supprimee		1
30	900 076 091 01	90007609101 - ecrou 6 pans M 5		1
31	911 423 147 00	91142314700 - cuvette-rotule cuvette-rotule		1
32	922 424 182 00	92242418200 - Insonorisation		1
33	922 424 191 00	92242419100 - support D >> - MJ 1984 support D >> - MJ 1984		1
34	999 591 462 02	99959146202 - Double pince en U D >> - MJ 1984 Double pince en U D >> - MJ 1984		2
35	900 169 014 02	90016901402 - etrier de surete Piece supprimee		1
35	900 169 014 01	90016901401 - etrier de surete		1
36	928 552 181 02	92855218102 - logement		1
37	928 552 317 02	92855231702 - Arceau de separation		1
38	900 114 015 01	90011401501 - Rondelle dentee A 3,7		2
39	900 146 032 02	90014603202 - vis tete bombee AM 3,5 X 10		2
