309-000

Carter de boite de vitesses
Boite de vitesses automatique

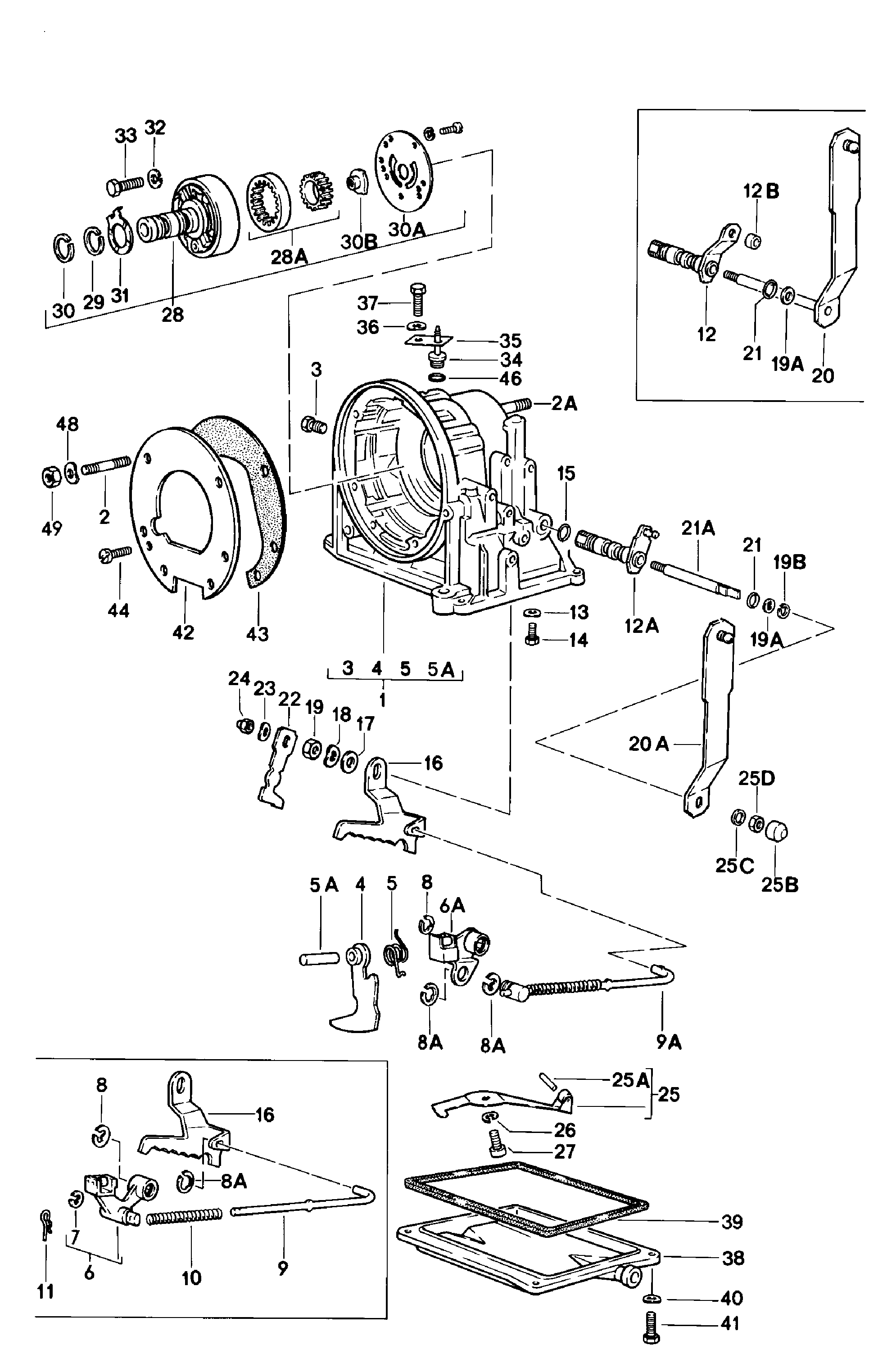

Schéma
Liste

44 46 30A 48 30B 49 8A 8A 8A 19A 19A 19B 10 11 12 13 14 15 16 16 17 18 19 9A 5A 5A 1 2 3 3 4 4 5 5 6 7 8 8 9 28A 20 21 21 12A 22 23 12B 24 20A 25 26 27 28 29 6A 2A 30 31 25A 25B 32 33 25C 34 25D 35 21A 36 37 38 39 40 41 42 43

Pos.	Pièce n°.	Description	Qté	Modèle
1	010 321 101 G	010321101G - Carter de boite de vitesses	1
2	N 900 044 02	N90004402 - goujon AM 8A X 56	4
2A	N 014 523 2	N0145232 - goujon AM 10A X 38	2
3	003 507 133 A	003507133A - Vis d'obturation M 10 X 1	3
4	010 321 117 B	010321117B - levier crantage frein parking	1
5	010 321 121 A	010321121A - ressort spiral	1
5A	010 321 123	010321123 - pivot p. levier a crantage	1
6	010 321 135 A	010321135A - levier d'enclenchement p. frein de parking G >> RK 21 05 0 G >> RL 21 05 0	1
6A	010 321 135	010321135 - levier d'enclenchement p. frein de parking G RK 22 05 0 >> G RL 22 05 0 >> D - MJ 1983>> - MJ 1983 levier d'enclenchement p. frein de parking G RK 22 05 0 >> G RL 22 05 0 >> D - MJ 1983>> - MJ 1983	1	"GB."
7	900 116 003 02	90011600302 - Rondelle de securite 4 Piece supprimee	1
7	900 116 003 09	90011600309 - Rondelle de securite 4	1
8	N 012 438 1	N0124381 - Rondelle de securite 9	1
8A	N 012 436 2	N0124362 - Rondelle de securite 6	2
9	010 321 155	010321155 - bielle d'actionnement G >> RK 21 05 0	1
9A	010 321 153	010321153 - Tige de commande avec ressort de pression G RK 22 05 0 >> RK 18 08 1	1
(9A)	010 321 153 A	010321153A - Tige de commande avec ressort de pression G RK 19 08 1 >> G RCC -- Tige de commande avec ressort de pression G RK 19 08 1 >> G RCC --	1	"GB."
10	010 321 159	010321159 - ressort de pression G >> RK 21 05 0	1
11	010 321 161	010321161 - etrier de surete G >> RK 21 05 0	1
12	087 321 173 A	087321173A - levier p. cable G >> RK 03 10 0	1
12A	087 321 171 C	087321171C - levier p. cable G RK 06 10 0 >> G RCC -- levier p. cable G RK 06 10 0 >> G RCC --	1	"GB."
12B	003 321 177	003321177 - douille p. levier G >> RK 03 10 0	1
13	N 012 226 5	N0122265 - Rondelle elastique B 6	1
14	N 010 224 1	N0102241 - vis 6 pans M 6 X 3,5	1
15	N 028 201 2	N0282012 - Joint torique	X
16	010 321 191 A	010321191A - segment de crantage G >> RK 18 08 1	1
(16)	010 321 193 B	010321193B - segment de crantage G RK 19 08 1 >> G RCC -- segment de crantage G RK 19 08 1 >> G RCC --	1	"GB."
17	211 611 179	211611179 - rondelle de butee A 16	1
18	N 012 238 5	N0122385 - Rondelle elastique B 16	1
19	N 011 164 2	N0111642 - ecrou 6 pans M 16 X 1,5	1
19A	010 321 180	010321180 - bague d'appui G >> RK 10 10 9	1
19A	010 321 180 B	010321180B - rondelle d'appui G RK 11 10 9 >> G RCC -- rondelle d'appui G RK 11 10 9 >> G RCC --	1	"GB."
19B	N 023 641 1	N0236411 - Anneau de surete A 10 X 1 G RK 11 10 9 >> G RCC -- Anneau de surete A 10 X 1 G RK 11 10 9 >> G RCC --	1	"GB."
20	087 321 201	087321201 - levier p. cable G >> RK 10 10 9	1
20A	087 321 201 D	087321201D - levier p. bielle de poussee cable bowden G RK 11 10 9 >> G RCC -- levier p. bielle de poussee cable bowden G RK 11 10 9 >> G RCC --	1	"GB."
21	010 321 182	010321182 - Joint torique	1
21A	010 321 209 C	010321209C - axe p. cable d'accelerateur G RK 11 10 9 >> G RL 11 10 9 >>	1	"GB."
22	010 321 215 C	010321215C - levier declencheur de kick-down G >> RK 16 07 0 levier declencheur de kick-down G >> RK 16 07 0	1
(22)	010 321 215 E	010321215E - levier declencheur de kick-down G RK 17 07 0 >> G RCC -- levier declencheur de kick-down G RK 17 07 0 >> G RCC --	1	"GB."
23	N 012 228 3	N0122283 - Rondelle elastique B 8	1
24	N 011 008 8	N0110088 - ecrou 6 pans M 8	1
25	010 321 221	010321221 - ressort a lame(s)	1
25A	N 013 325 1	N0133251 - Douille de serrage 6 X 22	1
25B	010 321 227	010321227 - capuchon antipoussiere G RK 11 10 9 >> G RCC -- capuchon antipoussiere G RK 11 10 9 >> G RCC --	1	"GB."
25C	010 321 229	010321229 - rondelle d'ecartement G RK 11 10 9 >> G RCC -- rondelle d'ecartement G RK 11 10 9 >> G RCC --	1	"GB."
25D	N 011 137 1	N0111371 - ecrou 6 pans M 10 X 1 G RK 11 10 9 >> G RCC -- ecrou 6 pans M 10 X 1 G RK 11 10 9 >> G RCC --	1	"GB."
26	N 012 038 1	N0120381 - rondelle grower B 8	1
27	N 010 239 11	N01023911 - vis 6 pans M 8 X 18 Piece supprimee	1
27	N 010 239 30	N01023930 - vis 6 pans M 8 X 18	1
28	010 321 241 F	010321241F - pompe a huile	1
28A	003 321 263	003321263 - jeu de pignons pompe a huile	1
29	003 321 261	003321261 - segment de piston p. pompe a huile	2
30	010 321 261	010321261 - segment de piston p. pompe a huile	2
30A	010 321 279	010321279 - plaque p. pompa a huile	1
30B	003 321 273	003321273 - entraineur p. pompe a huile	1
31	010 321 285	010321285 - rondelle d'appui	1
32	N 012 006 4	N0120064 - rondelle grower B 6	5
33	N 010 339 3	N0103393 - vis 6 pans M 6 X 40	5
34	477 321 303 A	477321303A - bouchon	1
35	011 321 307	011321307 - etrier	1
36	N 012 226 5	N0122265 - Rondelle elastique B 6	1
37	999 072 005 09	99907200509 - ecrou 6 pans M 6 X 12 Piece supprimee	1
37	999 072 005 01	99907200501 - vis 6 pans M 6 X 12	1
38	010 321 359 F	010321359F - Carter d'huile boite de vit.	1
39	010 321 371 B	010321371B - joint p. carter d'huile	1
40	N 012 038 1	N0120381 - rondelle grower A 8	4
41	N 010 240 16	N01024016 - vis 6 pans M 8 X 20	4
42	010 321 383 B	010321383B - Tole intermediaire	1
43	010 321 385 B	010321385B - joint	2
44	900 014 004 02	90001400402 - Vis cylindrique AM 5 X 15	1
46	003 321 419	003321419 - Joint torique	1
48	N 012 228 3	N0122283 - Rondelle elastique B 8	4
49	N 011 008 8	N0110088 - ecrou 6 pans M 8	4
