350-001

Boite de vitesses automatique
Porsche
differentiel autobloquant

A2818 Transmission A2818 (4ACV, 08/91-07/95)

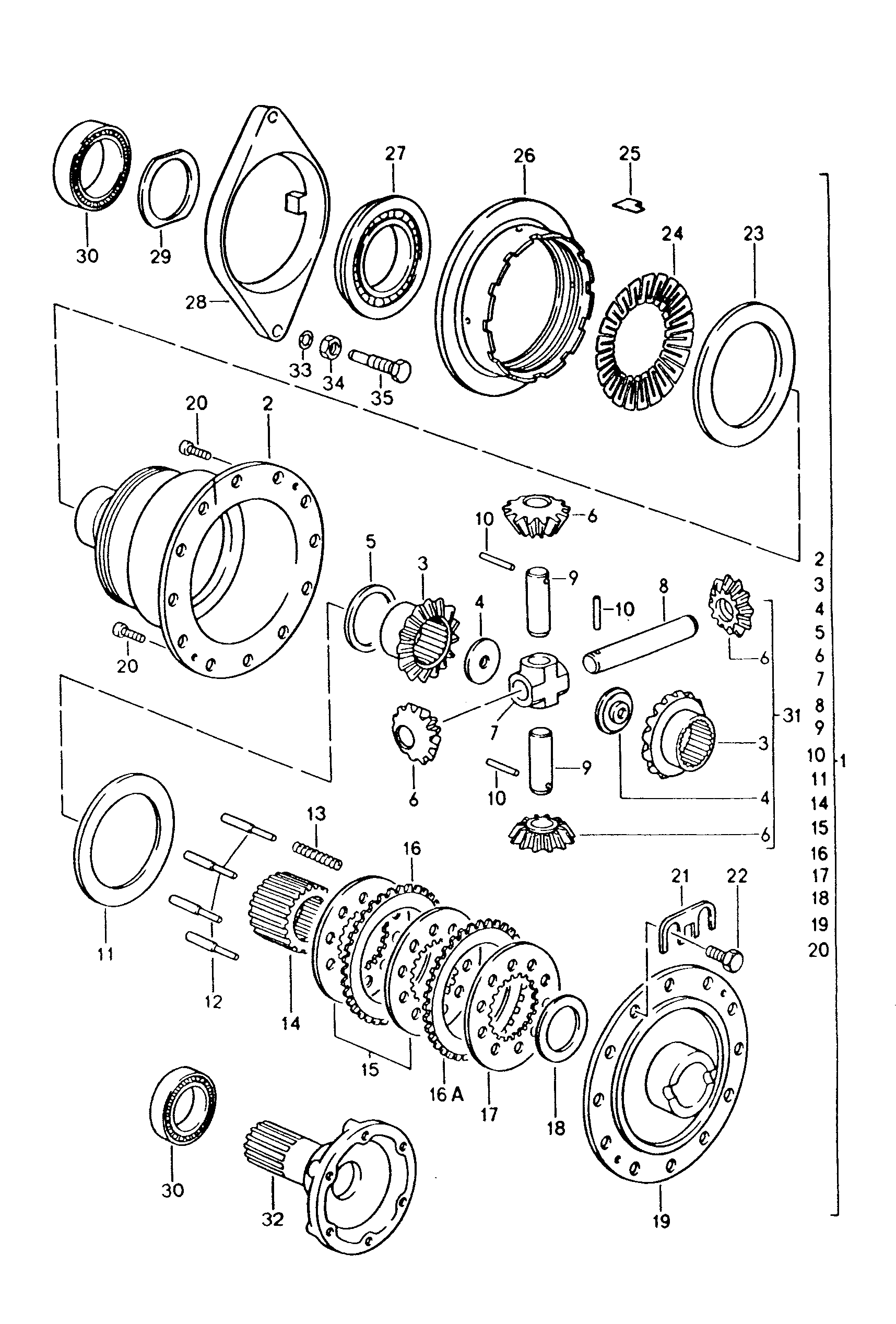

Schéma
Liste

22 23 24 25 26 27 28 29 30 30 31 32 10 10 10 10 11 11 33 34 12 35 13 14 14 15 15 16 16 17 17 18 18 19 19 1 2 2 3 3 3 4 4 4 5 5 6 6 6 6 6 7 7 8 8 9 9 9 16A 20 20 20 21

Pos.	Pièce n°.	Description	Qté
1	928 332 075 03	92833207503 - differentiel autobloquant	1
2	928 332 701 15	92833270115 - boitier	1
3		Pignon conique	2
4	943 332 279 02	94333227902 - Ecrou	2
5	928 332 719 00	92833271900 - rondelle d'appui 1,8 MM	X
5	928 332 719 01	92833271901 - rondelle d'appui 1,9 MM	X
5	928 332 719 02	92833271902 - rondelle d'appui 2,0 MM	X
5	928 332 719 03	92833271903 - rondelle d'appui 2,1 MM	X
5	928 332 719 04	92833271904 - rondelle d'appui 2,2 MM	X
6		pignon-lanceur pignon-lanceur	4
7	928 332 745 00	92833274500 - raccord en croix	1
8	928 332 741 00	92833274100 - pivot	1
9	928 332 743 00	92833274300 - pivot	2
10	900 309 035 00	90030903500 - goupille de serrage 5 X 40	3
11	928 332 711 00	92833271100 - bague de pression	1
12	928 332 715 08	92833271508 - Boulon de pression	4
13	928 332 716 02	92833271602 - ressort de pression	4
14	928 332 748 03	92833274803 - boitier a ailettes	1
15	928 332 728 00	92833272800 - Disque interieur	5
16	928 332 726 05	92833272605 - disque ext. 1,5 MM	8
16	928 332 726 03	92833272603 - disque ext. 1,1 MM	X
16	928 332 726 04	92833272604 - disque ext. 1,3 MM Piece supprimee	X
16	928 332 726 13	92833272613 - disque ext. 1,3 MM	X
16	928 332 726 06	92833272606 - disque ext. 1,7 MM	X
16	928 332 726 07	92833272607 - disque ext. 1,9 MM	X
16	928 332 726 08	92833272608 - disque ext. 2,1 MM	X
16	928 332 726 09	92833272609 - disque ext. 2,3 MM	X
16	928 332 726 10	92833272610 - disque ext. 2,5 MM Piece supprimee	X
16	928 332 726 12	92833272612 - disque ext. 2,5 MM	X
16	928 332 726 11	92833272611 - disque ext. 2,7 MM	X
17	928 332 724 00	92833272400 - Disque interieur	5
18	928 332 720 50	92833272050 - rondelle d'appui 1,8 MM	X
18	928 332 720 51	92833272051 - rondelle d'appui 1,9 MM	X
18	928 332 720 52	92833272052 - rondelle d'appui 2,0 MM	X
18	928 332 720 53	92833272053 - rondelle d'appui 2,1 MM	X
18	928 332 720 54	92833272054 - rondelle d'appui 2,2 MM	X
18	928 332 720 55	92833272055 - rondelle d'appui 2,3 MM	X
18	928 332 720 56	92833272056 - rondelle d'appui 2,4 MM	X
19	928 332 706 10	92833270610 - Couvercle de boîtier	1
20	900 249 008 02	90024900802 - vis tete fraisee M 6 X 12	2
21	928 332 285 00	92833228500 - Tole de surete	6
22	928 332 276 03	92833227603 - vis 6 pans	12
23	928 332 713 02	92833271302 - bague de pression	1
24	928 332 756 06	92833275606 - Rondelle plate	1
25	950 332 753 02	95033275302 - Tole de surete	1
26	928 332 750 01	92833275001 - ecrou de reglage	1
27	928 332 761 04	92833276104 - Palier d'engrenement	1
28	928 332 771 02	92833277102 - levier d'enclenchement	1
29	928 332 718 00	92833271800 - rondelle d'ajustage	1
30	999 059 027 00	99905902700 - Roulement a galets coniques Piece supprimee	2
30	999 059 027 02	99905902702 - Roulement a galets coniques	2
31	928 332 907 00	92833290700 - 1 serie planetaires et satell.	1
32	928 332 206 20	92833220620 - Bride articulee	2
33	900 123 043 30	90012304330 - bague-joint A 12 X 15,5 bague-joint A 12 X 15,5	1
34	N 011 020 8	N0110208 - ecrou 6 pans Piece supprimee	1
34	900 034 036 01	90003403601 - ecrou 6 pans	1
35	928 332 271 05	92833227105 - vis 6 pans	1
