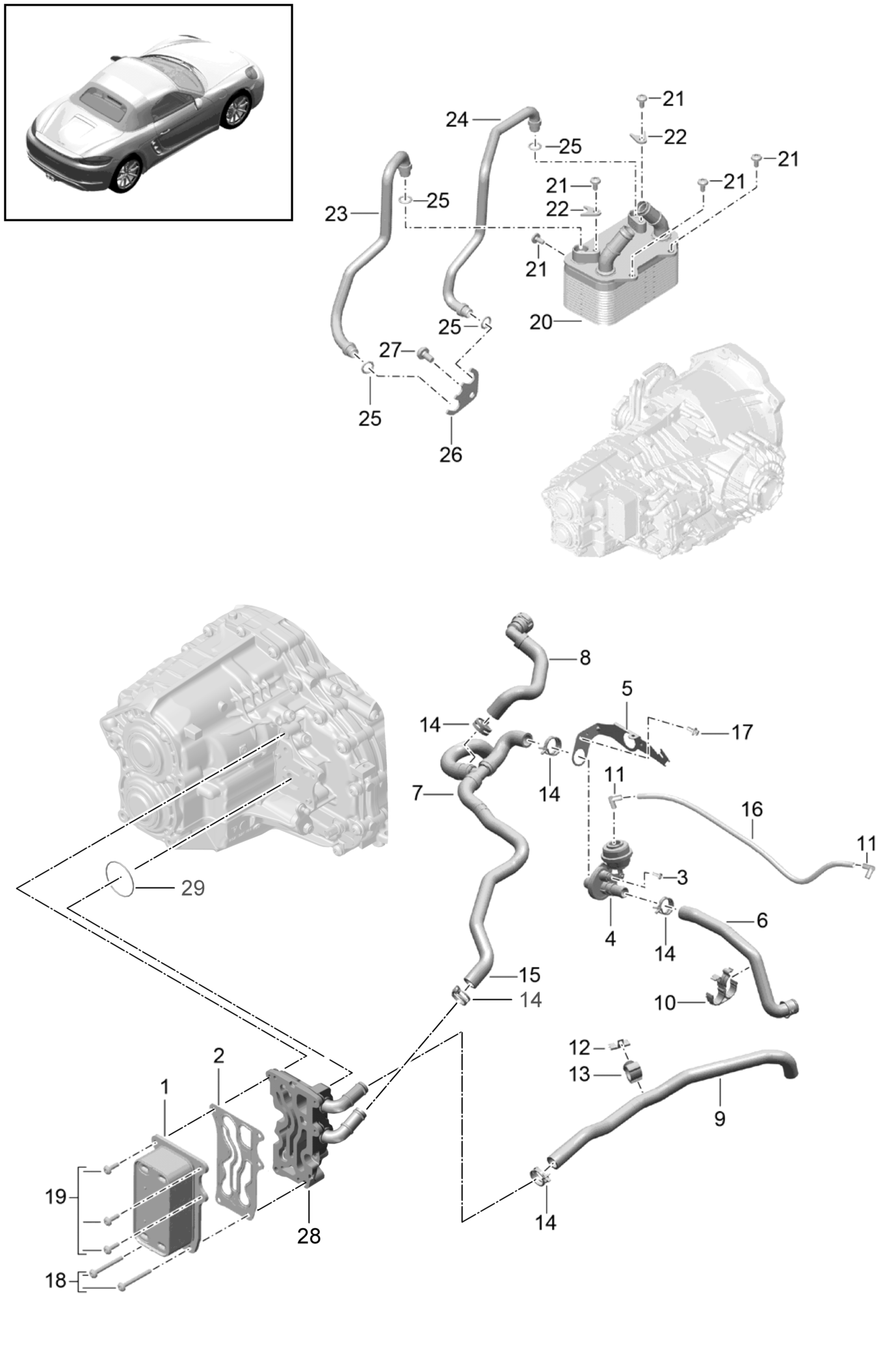

| 1 | 9G2 307 019 00 | 9G230701900 - echangeur de chaleur
utiliser en meme temps: |
9G2 307 241 00
9P1 399 265 C
9P1 399 265 B | 1 | |
| 2 | 9G2 307 241 00 | 9G230724100 - joint
echangeur de chaleur | | 1 | |
| 3 | N 910 682 01 | N91068201 - vis Torx à tête plate
| M4X10 | 1 | |
| 4 | 9P1 317 233 | 9P1317233 - soupape de regulation | | 1 | |
| 5 | 9G2 307 409 04 | 9G230740904 - Support
Unite de vannes | | 1 | |
| 6 | 9G2 307 063 00 | 9G230706300 - Flexible liquide refroid. | alimentation | 1 | |
| 7 | 9G2 307 065 00 | 9G230706500 - Flexible liquide refroid. | alimentation | 1 | |
| 8 | 9G2 307 078 01 | 9G230707801 - Flexible liquide refroid. | retour | 1 | |
| 9 | 9G2 307 079 04 | 9G230707904 - Flexible liquide refroid. | retour | 1 | |
| 10 | 999 507 281 40 | 99950728140 - Porte-câble
Ne plus utiliser pièce ici
Porte-câble
Ne plus utiliser pièce ici | 25/25 | 1 | |
| 11 | 948 110 126 00 | 94811012600 - raccord | | 2 | |
| 12 | 999 507 609 01 | 99950760901 - agrafe | 3,00-4,00 | 2 | |
| 13 | 999 507 793 40 | 99950779340 - Support pour flexible | 23-C | 2 | |
| 14 | 999 512 589 09 | 99951258909 - Collier de flexible | A25X12 | 6 | |
| 15 | 999 512 656 09 | 99951265609 - Collier de flexible | B25X12 | 1 | |
| 16 | | Conduite de depression | L=110 MM | 1 | |
| 17 | 900 385 041 01 | 90038504101 - Vis ronde a six pans male | BM6X12 | 1 | |
| 18 | 991 307 823 00 | 99130782300 - vis tete bombee aplatie
echangeur de chaleur
Piece supprimee | | 2 | |
| 18 | 9P1 399 265 C | 9P1399265C - vis tete bombee aplatie
echangeur de chaleur | | 2 | |
| 19 | 991 307 822 00 | 99130782200 - vis tete bombee aplatie
echangeur de chaleur
Piece supprimee | | 3 | |
| 19 | 9P1 399 265 B | 9P1399265B - vis tete bombee aplatie | | 3 | |
| 20 | 9G2 307 017 00 | 9G230701700 - echangeur de chaleur | | 1 | |
| 21 | 9G1 307 813 00 | 9G130781300 - Vis a tete plate
a six lobes interieurs
Piece supprimee | M6X12 | 6 | |
| (21) | 9P1 399 265 J | 9P1399265J - Vis a tete plate
a six lobes interieurs | M6X12 | 6 | |
| 22 | 9G1 307 245 00 | 9G130724500 - arretoir | | 2 | |
| 23 | 9G2 307 087 05 | 9G230708705 - Conduite retour d'huile | | 1 | |
| 24 | 9G2 307 085 05 | 9G230708505 - Conduite d'huile | alimentation | 1 | |
| 25 | 9G1 307 891 00 | 9G130789100 - bague-joint
piece supprimee
bague-joint
piece supprimee | 12,5X2,5 | 4 | |
| 25 | 9G1 307 891 01 | 9G130789101 - bague-joint
Conduite d'huile
echangeur de chaleur
Piece supprimee
bague-joint
Conduite d'huile
echangeur de chaleur
Piece supprimee | 12,5X2,5 | 4 | |
| 25 | 9P1 301 185 A | 9P1301185A - bague-joint
Conduite d'huile
echangeur de chaleur
bague-joint
Conduite d'huile
echangeur de chaleur | 12,5X2,5 | 4 | |
| 26 | 9G2 307 255 00 | 9G230725500 - arretoir | | 1 | |
| 27 | 9G1 307 802 00 | 9G130780200 - Vis a tete plate
a six lobes interieurs | M8X15 | 1 | |
| 28 | 9G2 307 033 00 | 9G230703300 - Carter de pompe a huile
Inclus
Joint torique | | 1 | |
| 29 | 9G2 307 890 00 | 9G230789000 - Joint torique | | 1 | |
