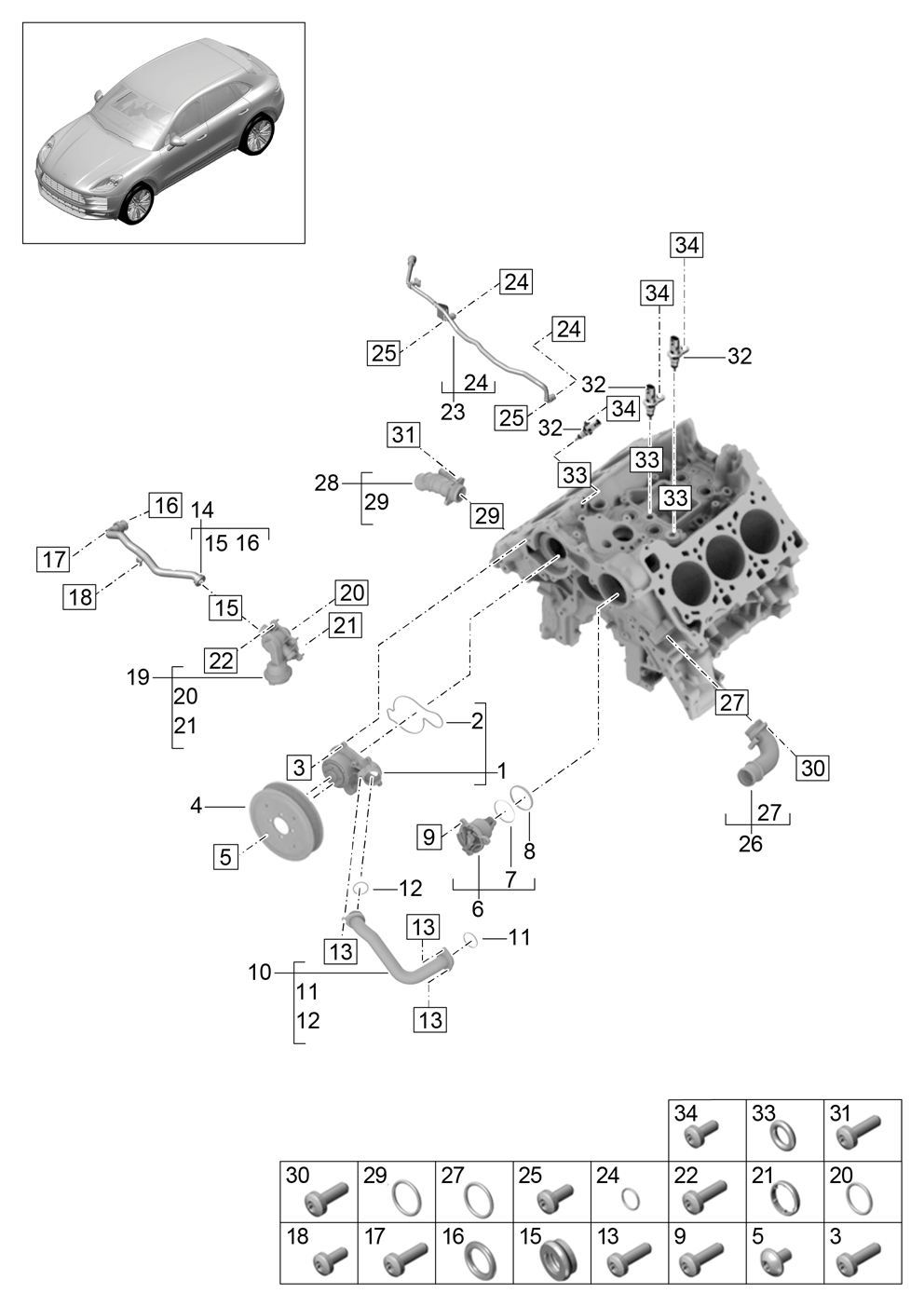

| 1 | 9A7 121 013 04 | 9A712101304 - Pompe a liq. refroidissement
Piece supprimee | | 1 | |
| (1) | PAB 121 013 | Pompe a liq. refroidissement
utiliser en meme temps: |
PAB 121 031
PAF 911 219 | 1
1
6 | |
| 2 | 9A7 121 119 03 | 9A712111903 - joint | | 1 | |
| 3 | N 101 243 06 | N10124306 - vis Torx à tête plate
| M6X20 | 7 | |
| 4 | 9A7 121 031 04 | 9A712103104 - poulie
utiliser en meme temps:
a utiliser p.: |
N 108 325 01
9A7 121 013 04 | 1
4
1 | |
| (4) | PAB 121 031 | poulie
utiliser en meme temps:
a utiliser p.: |
PAF 911 219
PAB 121 013 | 1
6
1 | |
| 5 | N 108 325 01 | N10832501 - Vis ronde bombee six pans int.
a utiliser p.: | M6X10
9A7 121 031 04 | 4
1 | |
| (5) | PAF 911 219 | Vis à rondelle incorporée
a utiliser p.: | M6X12
PAB 121 031 | 6
1 | |
| 6 | PAC 121 115 | PAC121115 - boitier de thermostat
Piece supprimee | | 1 | |
| 6 | PAB 121 115 B | PAB121115B - boitier de thermostat
Piece supprimee | | 1 | |
| 6 | PAB 121 115 E | PAB121115E - boitier de thermostat
D >> - 30.09.2025
boitier de thermostat
D >> - 30.09.2025 | | 1 | |
| (6) | PAB 121 115 G | boitier de thermostat
D - 01.10.2025>>
boitier de thermostat
D - 01.10.2025>> | | 1 | |
| 7 | 9A7 008 508 00 | 9A700850800 - Joint torique | | 1 | |
| 8 | 9A7 121 688 00 | 9A712168800 - bague-joint
bague-joint | | 1 | |
| 9 | N 101 243 06 | N10124306 - vis Torx à tête plate
| M6X20 | 3 | |
| 10 | 9A7 121 481 03 | 9A712148103 - tuyau a refrigerant
Piece supprimee | | 1 | DLZ,DLZB |
| (10) | PAB 121 481 A | PAB121481A - tuyau a refrigerant | | 1 | DLZ,DLZB |
| 11 | 9A7 121 437 13 | 9A712143713 - bague-joint
bague-joint | 41,8X1,85 | 1 | |
| 12 | 9A7 007 920 00 | 9A700792000 - Joint torique | | 1 | |
| 13 | N 101 243 06 | N10124306 - vis Torx à tête plate
| M6X20 | 3 | |
| 14 | 9A7 121 083 01 | 9A712108301 - tuyau a refrigerant | | 1 | |
| 15 | 9A7 121 171 00 | 9A712117100 - bague-joint
bague-joint | | 1 | |
| 16 | 9A7 005 652 00 | 9A700565200 - Joint torique | 17X3 | 1 | |
| 17 | N 101 243 06 | N10124306 - vis Torx à tête plate
| M6X20 | 1 | |
| 18 | N 104 056 04 | N10405604 - Vis ronde bombee six pans int. | M6X14 | 1 | |
| (19) | PAB 121 678 | PAB121678 - soupape thermopneumatique
D >> - 16.01.2022
Piece supprimee
utilisable en alternative:
soupape thermopneumatique
D >> - 16.01.2022
Piece supprimee
utilisable en alternative: |
PAB 121 678 A | 1
1 | |
| (19) | PAB 121 678 A | PAB121678A - soupape thermopneumatique
D - 17.01.2022>>
soupape thermopneumatique
D - 17.01.2022>> | | 1 | |
| 20 | 9A7 008 175 00 | 9A700817500 - Joint torique | 27,5X3 | 1 | |
| 21 | 9A7 121 139 10 | 9A712113910 - joint | 24,3X3,35 | 1 | |
| 22 | N 101 243 06 | N10124306 - vis Torx à tête plate
| M6X20 | 4 | |
| 23 | PAC 121 692 A | PAC121692A - Conduite de purge | | 1 | DLZ,DLZB |
| 24 | 9A7 007 689 00 | 9A700768900 - Joint torique | 9,7X2 | 2 | |
| 25 | N 104 514 05 | N10451405 - Vis ronde bombee six pans int. | M6X16 | 2 | |
| 26 | PAC 121 137 A | PAC121137A - ajutage racc. avec bague-joint
ajutage racc. avec bague-joint | alimentation | 1 | DLZ,DLZB |
| 27 | 958 008 722 00 | 95800872200 - Joint torique | 35X3,2 | 1 | |
| 28 | 958 121 132 02 | 95812113202 - ajutage de raccord | retour | 1 | |
| 29 | 958 008 722 00 | 95800872200 - Joint torique | 35X3,2 | 1 | |
| 30 | N 101 961 03 | N10196103 - Vis bombee a tete hexagonale
interieure ronde | M6X18 | 2 | |
| 31 | N 101 243 06 | N10124306 - vis Torx à tête plate
| M6X20 | 2 | |
| 32 | PAB 919 523 | PAB919523 - Capteur de temperature
utiliser en meme temps: |
WHT 002 287 B | 3
3 | |
| 33 | WHT 002 287 B | WHT002287B - Joint torique | | 3 | |
| 34 | N 104 056 04 | N10405604 - Vis ronde bombee six pans int. | M6X14 | 3 | |
